Convolution







Convolution (합성곱) 많이들 들어 보셨을 겁니다.

의미적으로는 두 함수를 서로 곱해서 합한다는 것이지요.





합성곱을 공부하셨다면 아래의 질문을 답하실 수 있으신가요?



• 두 함수를 어떻게 곱해서 합하나요?
• 왜 합성곱을 사용하나요? 어떤 역할을 하나요?



하나씩 알아가 봅시다.









---

두 함수를 어떻게 곱해서 합하나요?



$$ \large (f * g)(t) = \int_{-\infty}^{\infty} f(\tau)g(t-\tau)d\tau $$





두 연속함수 $f, g$를 convolution 하는 식입니다.



이해하셨나요?





먼저, 합성곱을 위해서는 두 함수중 하나를 반전 (reverse)시켜야 합니다.

    위의 식을 보면 연속함수 $g$의 변수 타우($\tau$)앞쪽에 마이너스가 붙어있는게 보입니다.

    즉 함수 $g$를 반전(reverse) 시켰단 것을 알 수 있네요.



다음으로, 반전시킨 함수를 전이 (shift) 시켜야 합니다.

    마찬가지로 함수 $g$ 를 $t$ 만큼 이동 시켰단 것을 알 수 있네요.



마지막으로 이동시킨 함수 $g$를 함수 $f$와 곱한결과를 하나씩 기록합니다.

    이때 변수 타우($\tau$)를 변화시키며 결과를 쭉 기록하는 것을 convolution 이라고 합니다!

    어떨때는 두 함수가 겹치게 되고, 또 어떨때는 겹치는게 없어서 합쳐도 0이 되기도 합니다.





---

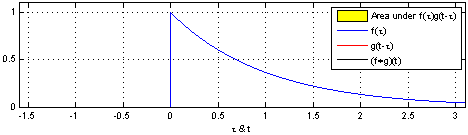

자 이제 대략적인 개념은 이해했으니 그림을 보며 위의 3가지 순서를 시뮬레이션 해보세요.

하나의 함수($g$)를 반전시킨다. 그리고 이동시킨다.

좌우측으로 옮기며 두 함수를 곱해서 적분한다.

적분을 $\tau$ 에 따라 생각해보면 새로운 모양의 함수형태가 됩니다.



출처 위키피디아



참고로 이산함수 합성곱은 적분(integral)이 아닌 단순 합(summation)으로 표현하면됩니다.





아래 유투버분이 잘 정리해주셔서 구체적인 식이 궁금하시다면 보시는걸 추천드려요





https://www.youtube.com/watch?v=HLYxnTV1N5k&t=1099s







---

왜 합성곱을 사용하나요?





가장 중요하지만 공부를 하다보면 놓치기 쉬운게 왜? WHY? 인 것 같아요.

공식에만 집중하다 보면 정작 왜 그걸 사용하는지는 잊혀지거든요..





각설하고, 먼저 합성곱은 어디에 사용할까요.

제가 생각해봤을때 행렬의 합성곱(딥러닝), 신호의 필터(샘플링), 라플라스변환, 푸리에변환 등에서 사용되는 것 같습니다.





합성곱 식을 살펴보면 두 함수 $f, g$가 있지요.

일반적으로 사용될때 함수 $f$는 우리가 가지고 있는 본래의 신호, 행렬, 이미지 등이 되기도 합니다.

이때 함수 $g$ 는 필터, 가중치 같은걸로 표현되기도 됩니다.

이 두 함수를 합성곱 하면? 주어진 신호, 행렬, 이미지를 우리가 원하는 함수로 만들어낼 수 있게 됩니다.





즉, 함수 $f$가 주어졌을때 우리가 원하는 목적에 따라 함수$g$를 선정하여 분해, 변환, 필터링 할 수 있다는 장점이 있습니다!

이러한 이유로 합성곱은 다양한 분야에서 활발하게 활용 되는 것이지요.







한가지 예를들어보면, 딥러닝에서 유명한 CNN(Convolutional Neural Network)가 있습니다.



조그만 필터로 이미지를 좌우상하 convolution을 하면서 그 부분의 특징값들을 뽑아내게 됩니다.

입력에 가까울 수록 가장자리(edge), 곡선(curve)과 같은 저수준(low level) 특징을 학습합니다. 출력에 가까워 질 수록 질감(texture), 물체 일부분(object parts)과 같은 고수준(high level) 특징을 인식합니다.



아래 블로그에 정리가 잘 되어 있습니다. 더 궁금하신분은 찾아 보시길..

https://lynnshin.tistory.com/7

[5강] Convolutional Neural Networks



Time domain에서의 합성곱을 잘 설명해놓은 동영상입니다.

---
